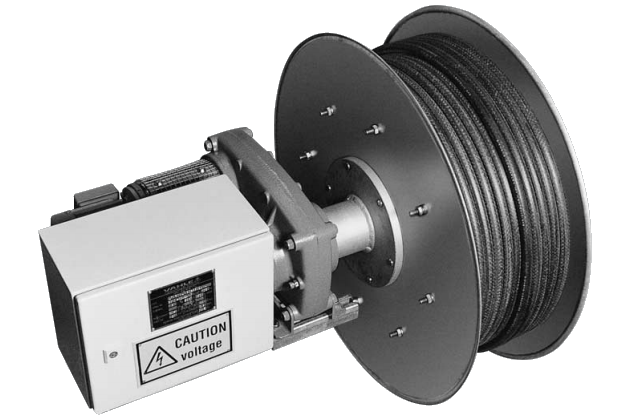

Моторные барабаны Vahle LT / LTM цилиндрические в Перми

Компания Vahle разработала широкий модельный ряд моторных барабанов автоматической намотки гибких силовых кабелей и кабелей управления. Они активно используются для организации электрификации подвижного оборудования, в частности для различных видов кранов: портальные, козловые, корабельные, доковые, тали, грейферы, тележки и прочие подъемно-транспортные устройства.

Катушка приводится в действие с помощью встроенного высокомоментного электродвигателя, а также может быть оснащена асинхронной магнитной муфтой, которая обеспечивает требуемое усилие для натяжения кабеля в любом направлении и любых значениях скорости в пределах установленных норм. Стандартные контактные кольца имеют питание 690 В переменного и 900 В постоянного тока, управляющий блок на 500 В. Т имеется линейка моделей для высоковольтного применения напряжение 6/10 кВ. Барабаны с другими электрическими данными доступны только по запросу.

Типы используемых электроприводов:

• высокомоментный мотор с короткозамкнутым ротором
• высокомоментный мотор с контактными кольцами или с переменным резистором ступенчатого регулирования
• двигатель переменного тока с магнитной муфтой (серия LTM)

Корпус в базовом исполнении защищен от пыли и капель воды, более высокие требования к оболочке могут быть реализованы по запросу. Для защиты от коррозии стальные барабаны оцинковываются или на поверхность наносится грунтовка и финишный слой эпоксидно-смоляного лака.

Помимо кабельных барабанов общего назначения всегда доступны к заказу специализированные версии для особых условий и требований: жаркий климат, морские приложения, агрессивные среды, взрывоопасные зоны. А также разновидности для намотки плоского кабеля, шлангов (подача воды, воздуха, газов), стальных канатов и другие виды.

Также разработаны специальные серии высокоскоростных катушек и серии для тяжелого режима эксплуатации с высокомоментными двигателями с электронным контролем, гидравлическими приводами с постоянным или переменным моментом.

Технические характеристики цилиндрических моторных барабанов для намотки кабеля Vahle LT / LTM

• Макс. скорость хода или подъема: до 80 м/мин;
• Макс. ускорение: до 0,2 м/с²;
• Диаметр (вал): 280 - 800 мм;
• Диаметр (общий): 450 - 1400 мм;
• Класс защиты: IP 54.

Типоразмеры цилиндрических моторных барабанов для намотки кабеля Vahle LT / LTM

цепной механизм передачи

для горизонтальной намотки на высоте до 1,5 м: LT 28 N…-K, LT 38 N…-K …-KG, LT 50 N…-K …-KG, LT 50. 1N…-K …-KG, LT 70 N…-K …-KG

для вертикальной работы: LT 28 S…-K, LT 38 S…-K …-KG, LT 50 S…-K …-KG, LT 50. 1S…-K …-KG

зубчатый механизм передачи

для горизонтальной намотки на высоте до 1,5 м:
LT 28 N ...- 6, LT 38 N ...- 6, LT 50 N ...- 6 ...- 8, LT 50. 1N ...- 6 ...- 8, LT 70 N ...- 8, LT 80 N ...-10
LTM 38 N ...- 6, LTM 50 N ...- 6 ...- 8, LTM 50. 1N ...- 6 ...- 8, LTM 70 N ...- 8, LTM 80 N ...-10

для вертикальной работы:
LT 28 S ...- 6, LT 38 S ...- 6, LT 50 S ...- 6 ...- 8, LT 50. 1S ...- 6 ...- 8
LTM 38 S ...- 6, LTM 50 S ...- 6 ...- 8, LTM 50. 1S ...- 6

плоская передача

для горизонтальной намотки на высоте до 1,5 м: LTM 28 N ... -95/ ... MA S, LTM 38 N ... -95/ ... MA S, LTM 50 N ... -95/ ... MA, LTM 50.1 N ... -95/ ... MA

ВАЖНО! Для выбора модели моторного барабана необходимо учитывать технические параметры используемого кабеля (размеры токопровода, количество проводников, диаметр, вес и минимальный радиус изгиба), требуемую активную длину и максимальную скорость работы подключаемого оборудования. Наши инженеры обязательно помогут Вам определиться с правильным выбором.

Купить цилиндрические моторные барабаны для намотки кабеля от Vahle, узнать цену и больше информации о продукте Вы можете обратившись к нашим специалистам.
